珈鷹無人機智能巡檢：防患未然，守護橋梁安全
珈鷹無人機智能巡檢：防患未然，守護橋梁安全
11月11日，位于四川阿壩州馬爾康市的紅旗橋路基及引橋垮塌。
據《楚天都市報》報道，11月10日下午，國道317線（K381+030m附近）馬爾康市紅旗橋右岸山體出現變形。隨后，當?shù)匾患移髽I(yè)與馬爾康市政府共同巡庫時發現，馬爾康市白灣鄉境內紅旗橋右岸橋頭G317路面兩側和木爾基庫周路路面均發現約10厘米寬主裂縫，山體開裂處距G317紅旗橋右岸橋臺約30米，在庫周交通側約50米。經工作人員及時上報，相關單位隨即采取臨時交通管控措施，并發布《交通管制通告》，禁止車輛及行人通行。11月11日16時許，因變形加劇、山體滑塌，致該段路基及引橋垮塌。因管控及時，整個過程無人員傷亡。
圖源網絡
11月12日，馬爾康白灣鄉一位居民告訴極目新聞?dòng)浾?，紅旗橋是他們平時出行的一條必經之路，在發生垮塌前，他曾多次駕車從橋上通行，橋面平坦寬敞。根據四川省公路工程咨詢監理事務所官方賬號發布的文章顯示，紅旗特大橋以其獨特的“T”字形橫跨足木足河，宛如鋼鐵巨龍，將馬爾康、金川縣、壤塘縣三地交通緊密相連。紅旗特大橋全橋總長758米，中跨跨徑220米，主橋橋墩高172米。阿壩州新聞傳媒中心在今年4月的一篇文章中提到，這條公路是連接馬爾康松崗鎮與金川觀音橋鎮的“云端生命線”。
而這座橋在建設過程中，建設者們也曾面臨諸多艱難險阻。項目地處高原高海拔地區，空氣稀薄、氣候多變、復雜地質條件給橋梁基礎沖孔和爆破成樁技術帶來巨大挑戰；堅硬花崗巖與不穩定地質結構，讓沖孔和爆破作業風險重重。在紅旗特大橋等“空中疊合點”，新建橋梁直接騎跨在老國道上方，必須用型鋼搭起防護棚才能避免掉落的螺絲、滑落的磚石成為“高空炸彈”。
綜上所述，我們可以發現，該橋梁地處要道、每日通行車流量較大，且地勢險峻、存在安全隱患，此次事故未造成人員傷亡的關鍵就是及時發現了橋面裂縫，才避免了悲劇的發生。因此，該事故再次敲響警鐘，凸顯了對橋梁及周邊山體進行日常巡查的必要性。

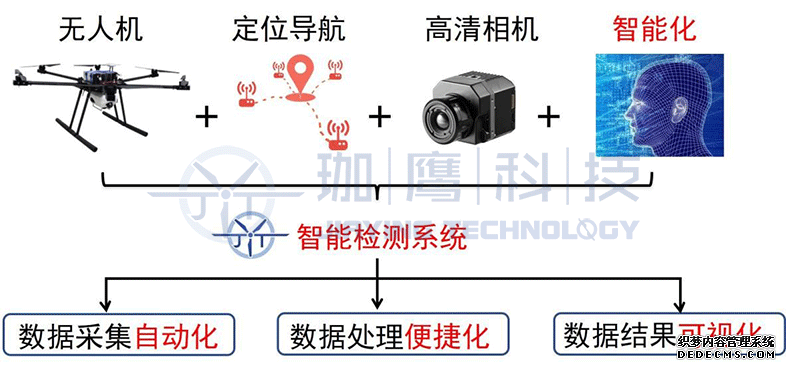

珈鷹智能檢測系統
系統方案
-
無人機融合室內定位和北斗/GPS定位技術，搭載自研專用相機，實現對橋梁底部、支座、橋塔、橋索以及周邊山體全覆蓋,高效率的高清圖像采集
-
基于自研的深度學習、機器視覺等算法，智能識別、測量與定位裂縫等缺陷，并將結果直觀精準的展示在重建的三維模型上，實現可視化
-
基于數據云平臺，搭建橋梁病例庫，跟蹤橋梁缺陷演化趨勢，為橋梁運行維護提供決策支持
全覆蓋、高效率、智能化、數字化
山體及道路裂縫監測
圖 | 云南某引調水工程邊坡無人機裂縫監測成果
由于邊坡垮塌區域在不斷變大，路面裂縫也在不斷發展，采用人工檢測的方式存在一定的危險性，因此采用無人機搭載高清相機對監測區域進行高精度的巡檢，能夠替代人工，遠離危險，并且客觀高效的完成監測任務。

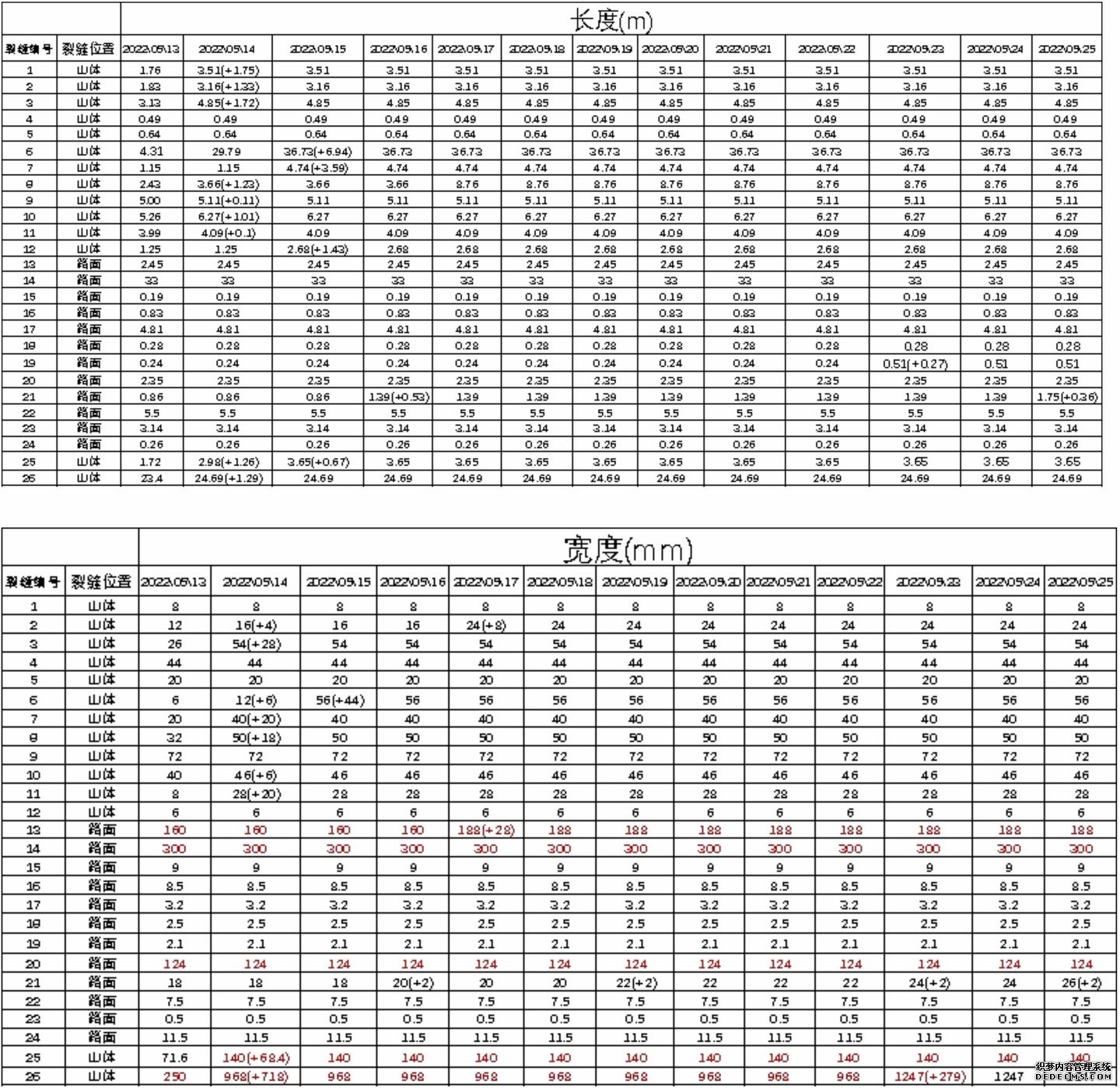

圖 | 邊坡裂縫長度寬度的監測表
采用以無人機為載體、人工智能為核心的邊坡及道路裂縫檢查方案：
1）首先利用無人機傾斜攝影技術建立邊坡及道路三維實景模型；
2）在邊坡及道路三維實景模型上進行精細化的三維航線規劃；
3）通過地面站按規劃航線對邊坡及道路表面進行自動化、掃描式、全覆蓋影像采集，對于局部狹小空間區域可手動補拍影像；
4）對采集的影像數據進行裂縫智能識別和高精度測量，并將計算出的尺寸和位置信息自動映射在邊坡及道路三維模型中，便于裂縫三維展示；
5）對每條裂縫所在區域進行圖像采集和數據分析，跟蹤觀測裂縫等缺陷的位置、尺寸及其演化程度，根據這些資料分析其產生的原因和它對邊坡及道路運行安全性的影響
珈鷹橋梁智能檢測
珈鷹科技曾為湖北某特大橋提供智能檢測服務，利用無人機搭載高清工業相機，對該橋橋身進行了多視角采集，精準定位病害。

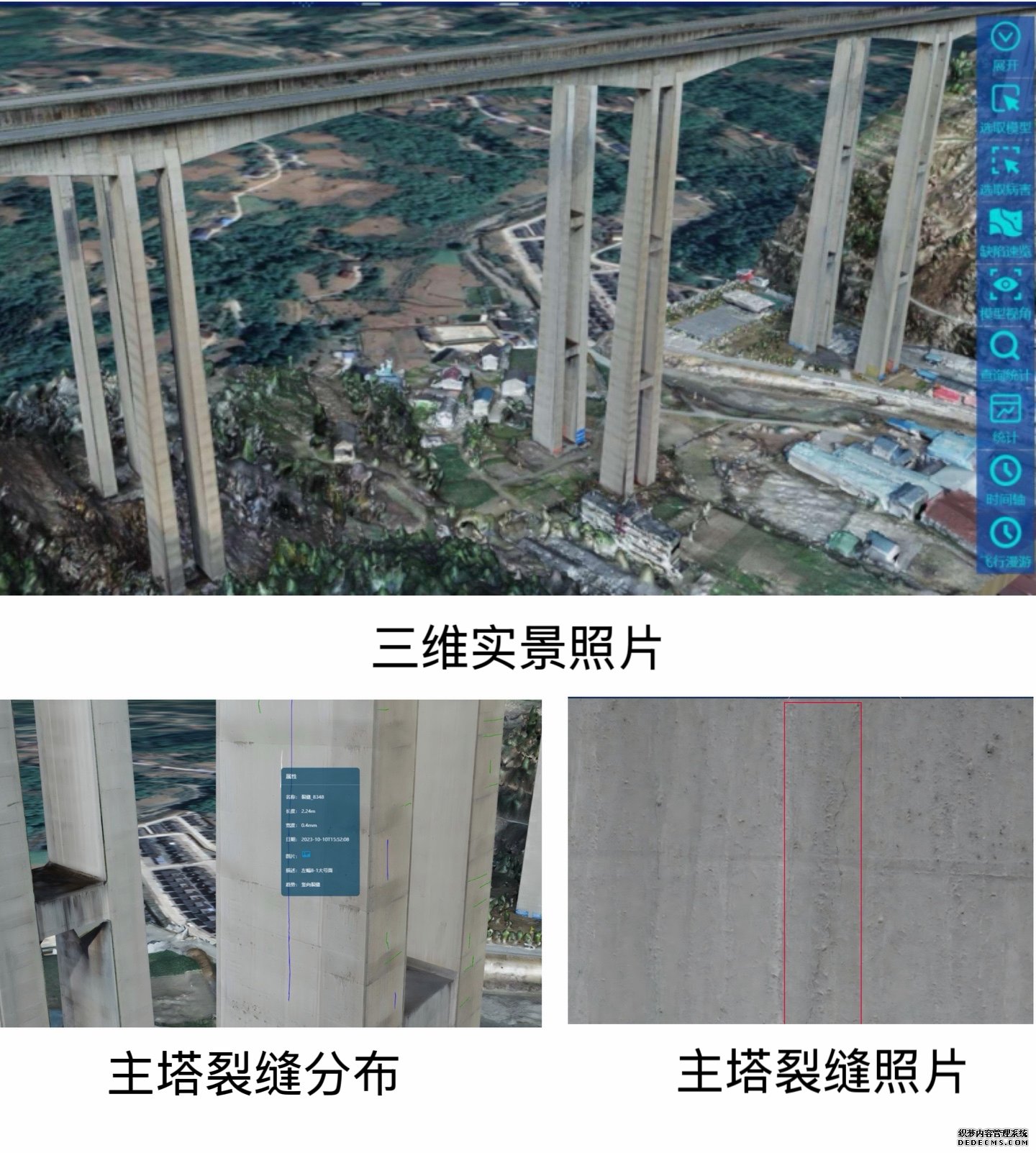

圖 | 珈鷹某橋梁檢測項目
傳統橋梁檢測方式主要依賴搭設腳手架等方法，存在以下缺點：
-
效率低下：檢測過程耗時長，難以全面覆蓋所有部位。
-
成本高昂：需要大量的人力、物力和時間投入。
-
安全風險高：檢測人員需要高空作業，面臨高空墜落等風險。
-
精度較差：難以精準識別微小裂縫和病害。
-
交通影響大：封路檢測會導致交通擁堵，影響正常交通運行。
無人機橋梁檢測技術利用無人機搭載高清相機和智能檢測設備，具有以下顯著優點：
?高效覆蓋：能夠快速、全面地檢測橋梁的各個部位，無需封路或搭建腳手架。
?安全可靠：檢測人員無需高空作業，降低了安全風險。
?高精度檢測：搭載高清相機和智能識別軟件，能夠精準識別亞毫米級裂縫和病害。
?實時數據采集：檢測數據實時上傳至平臺，便于后續分析和管理。
?經濟環保：操作簡便，節省人力和時間成本。
結語
橋梁、路基等基礎設施作為交通生命線，常面臨復雜地質、高負荷通行等多重挑戰，傳統檢測方式效率低、風險高，已難以滿足現代化安全保障需求。珈鷹智能檢測系統融合無人機、AI 視覺、北斗 / GPS 定位等技術，實現了全覆蓋、高效率、高精度的缺陷識別與變形監測。基礎設施安全關乎民生與發展，智能化監測技術的普及勢在必行。珈鷹以科技賦能基礎設施運維，筑牢安全防線，為交通順暢與公眾安全保駕護航。
